Hvad er kernestrukturen af ​​sommerfugleventilen?

Hvad er de komponenter, der udgør kernestrukturen i ensommerfugleventil?

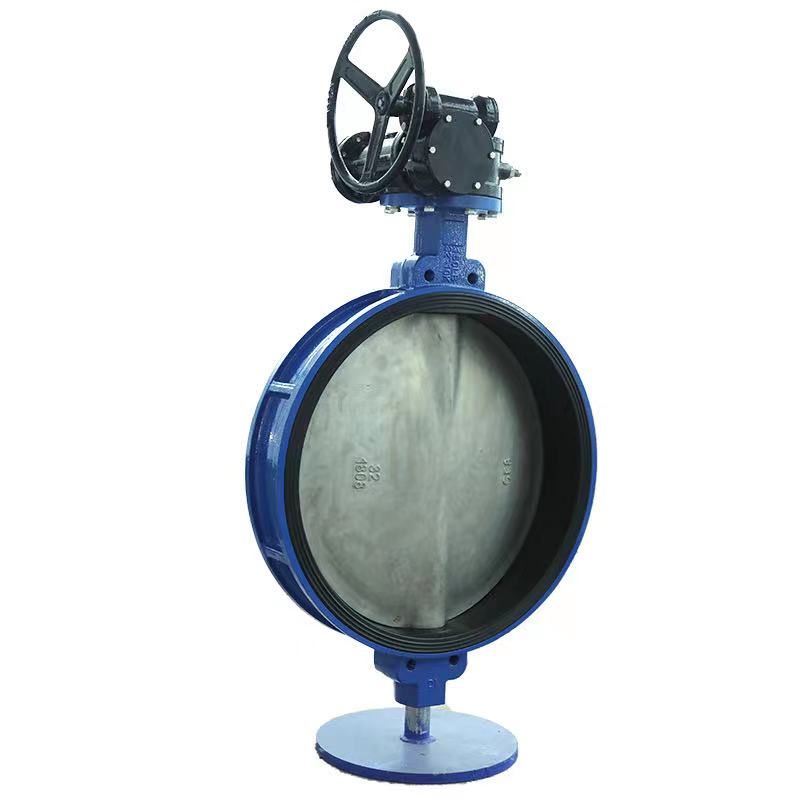

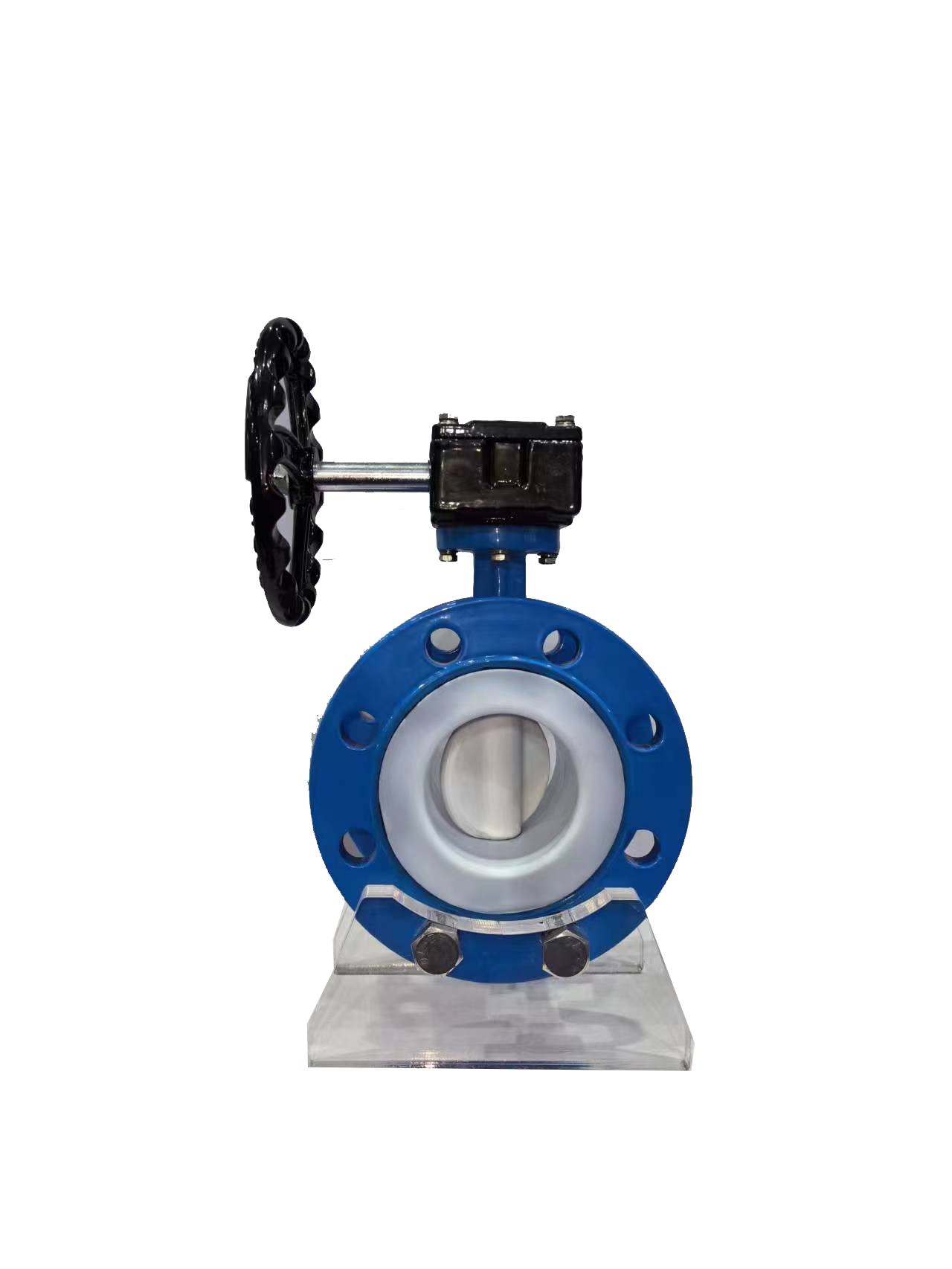

Kernestrukturen i ensommerfugleventilomfatter hovedsageligt et ventilhus, en ventilspindel, en sommerfugleplade og en tætningskomponent. Ventilhuset er sædvanligvis en lige gennemgående cylindrisk struktur med glatte indervægge for at reducere medium strømningsmodstand; Ventilstammen er forbundet med drivanordningen og sommerfuglepladen, ansvarlig for at overføre drejningsmoment og drive sommerfuglepladen til at rotere; Sommerfuglepladen er en åbnings- og lukkekomponent, der justerer flowet ved at dreje rundt om ventilspindlens akse (0 °~90 °), og dens form påvirker direkte flowkapaciteten; Tætningskomponenten er sammensat af et ventilsæde og tætningsmateriale, som direkte påvirker mediets kompatibilitet og tætningsevne.

Hvad er de vigtigste detaljersommerfugleventilplade design?

Som kernekomponenten i sommerfugleventiler påvirker designet af sommerfugleplader direkte strømningsegenskaber og tætningsydelse. Standard strømlinet sommerfugleplade har en bueformet kant, som kan reducere væskemodstanden, men krumningsradius skal passe til rørledningens diameter, ellers er det let at danne hvirvler; Excentriske sommerfugleplader (såsom enkelt excentrisk, dobbelt excentrisk og tredobbelt excentrisk) reducerer slid på tætningsoverfladen ved at forskyde midten af ​​ventilspindlen, hvor den tredobbelte excentriske sommerfugleplade tilføjer en ekstra vippevinkel for at opnå nul lækage og høj temperatur- og trykmodstand; Den uregelmæssige sommerfugleplade er designet med styreribber til medier, der indeholder partikler for at undgå partikelblokering.

Hvordan påvirker tætningskomponenten af ​​sommerfugleventiler ydeevnen?

Tætningskomponenten er nøglen til at opnå medium cutoff og flowregulering i butterflyventiler. Ventilsædematerialet skal vælges i henhold til mediets egenskaber, såsom nitrilgummi (NBR) med god oliebestandighed, men let hærdning ved lave temperaturer, og fluorgummi (FKM) med stærk korrosionsbestandighed, men høj pris; Metalventilsædet skal passe til hårdhedsforskellen i sommerfuglepladematerialet for at undgå lækage forårsaget af gensidig friktion. Derudover skal tætningstrykforholdet kontrolleres præcist. Hvis det er for højt, vil det forårsage deformation af ventilsædet, og hvis det er for lavt, vil det ikke passe tæt, hvilket direkte påvirker tætningseffekten.
