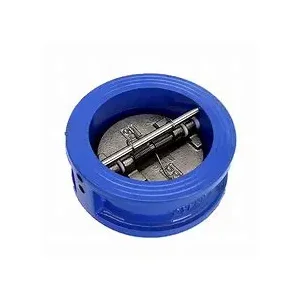

Støbejerns sommerfuglkontrolventil

Forbindelsen af ​​Wafer-type på vores støbejerns sommerfuglkontrolventil gør det nemt at installere. Det kan spændes tæt mellem to flanger, hvilket sparer en masse installationsrum og er meget velegnet til rumbegrænset rørlednings-layoutscenarier.

Struktur og arbejdsprincip

(I) Strukturelt design

Støbejernsskivens checkventil er hovedsageligt sammensat af kernedele såsom ventilkrop, ventilskive, ventilstamme, forår (udstyret med nogle modeller). Ventilkroppen støbes i støbejern, hvilket giver solid støtte og stabilt strukturelt fundament for hele ventilen. Ventilskiven er en nøglekomponent til at opnå checkfunktionen. Dens form og strukturelle design varierer afhængigt af forskellige arbejdsforhold. Almindelige former inkluderer enkelt disk og dobbelt disk. Ventilstammen bruges til at forbinde ventilskiven og guide dens bevægelsesbane for at sikre, at ventilskiven bevæger sig nøjagtigt og glat under åbning og lukning. Nogle kontrolventiler er udstyret med fjedre. Fjederens funktion er at hjælpe ventilskiven med at lukke, forbedre tætningen ved lukning og reducere forekomsten af ​​vandhammer i en vis grad.

(Ii) Arbejdsmekanisme

Når mediet flyder i den normale retning, skubber trykket, der genereres af mediet, ventilskiven for at overvinde sin egen tyngdekraft og mulige fjedermodstand, så ventilskiven roterer rundt om ventilstammen eller pinakslen for at åbne. På dette tidspunkt kan mediet passere gennem ventilen glat, og hele rørledningssystemet er i en normal strømningstilstand. Når mediet har en tendens til at strømme tilbage, vil det omvendte tryk genereret af tilbagestrømningen af ​​mediet og tyngdekraften på ventilskiven selv få ventilskiven til at rotere i den modsatte retning hurtigt og passe tæt til ventilsædet, hvorved der er afskåret tilbagesvalingskanalen i mediet, hvilket forhindrer tilbagestrømning af mediet, og at sikre, at mediet i det pipelinske system altid opretholder en envejsstrøm.
